Получение разрезов

Команда SLICE осуществляет построение нового тела путем разрезания какого-либо существующего тела плоскостью (рис. 10.4). Команда вызывается из падающего меню Modify > Solids > Slice или щелчком мыши по пиктограмме Slice на плавающей панели инструментов Solids.

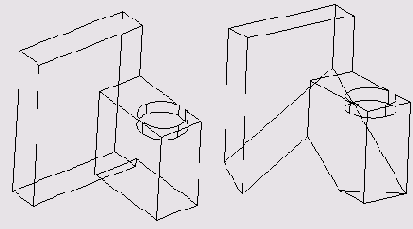

Рис. 10.4. Изображение разреза

Запросы команды SLICE:

Select objects :—выбрать объекты

Select objects: — нажать клавишу Enter по завершении выбора объектов

Specify first point on slicing plane by

[Objec.t/Zaxis/View/XY/YZ/ZX/3points] <3points>: — указать первую точку на режущей плоскости

Specify second point on plane: — указать вторую точку на режущей плоскости

Specify third point on plane:— указать третью точку на режущей плоскости

Specify a point on desired side of the plane or [keep Both sides ]: — указать точку с нужной стороны от плоскости

Полученные части можно оставить на рисунке или же удалить одну из них. Разрезанные тела наследуют слой и цвет исходного тела, но являются новыми составными телами. При разрезании по умолчанию тремя точками задается режущая плоскость, а затем указывается, какая часть (или обе) должна быть сохранена. При использовании других способов режущая плоскость может определяться другим объектом, плоскостью текущего вида, осью Z или одной из координатных плоскостей (ХУ, YZ или XZ).

Ключи команды SLICE:

Object — задает плоскость с помощью выбранного плоского объекта: отрезка, окружности, дуги, эллипса, эллиптической дуги, двумерного сплайна или сегмента двумерной полилинии;

 Zaxis — задает плоскость двумя точками, первая из которых лежит на ней, а вторая определяет вектор нормали к плоскости;

 View — задает плоскость, выровненную с плоскостью вида текущего видового экрана и проходящую через заданную точку;

 XY, YZ, ZX — задают плоскость, выровненную соответственно с плоскостью XY, YZ или ZX и проходящую через заданную точку;

 3points — определяет плоскость, проходящую через три заданные точки.

 keep Both sides — оставляет обе части разрезанного тела.
