Формирование поверхности нижней полусферы
Построить фигуру с использованием поверхности нижней полусферы и конуса (рис. 9.7).
Запустите команду AI_DISH, вызвав ее из падающего меню Draw > Surfaces > 3D. Surfaces... > Dish или щелчком мыши по пиктограмме Dish на панели инструментов Surfaces. Ответьте на запросы:
_AI_DISH
Specify center point of dish: 2, 2,1. 5 — точка центра чаши
Specify radius of dish or [Diameter]: 1.5 —радиус чаши
Enter number of longitudinal segments for surface of dish <16>: 20 — число сегментов по долготе
Enter number of latitudinal segments for surface of dish <8>: 20 — число сегментов по широте
Запустите команду AI_CONE, вызвав ее из падающего меню Draw > Surfaces > 3D Surfaces... > Cone или щелчком мыши по пиктограмме Cone на панели инструментов Surfaces. Ответьте на запросы:
_AI_CONE
Specify center point for base of cone: 2,2,0 — центральная точку основания
Specify radius for base of cone or [Diameter]: 2 — радиус нижнего основания
Specify radius for top of cone or [Diameter] <0>: 1.5 —радиус верхнего основания
Specify height of cone: 1.5 — высота конуса
Enter number of segments for surface of cone <16>: 20—количество сегментов

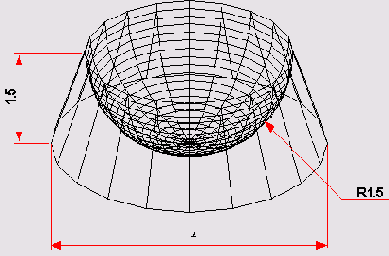

Рис. 9.7. Формирование поверхности нижней полусферы
