Масштабирование объектов


Увеличить изображение детали в 2,5 раза (рис. 7.13).

Запустите команду SCALE, вызвав ее из падающего меню Modify > Scale или щелчком мыши по пиктограмме Scale на панели инструментов Modify. Ответьте на запросы:

_SCALE

Select objects: W — переход в режим выбора объектов рамкой

Specify first corner:—указать точку 1

Specify opposite corner:—указать точку 2

Select objects : — нажать клавишу Enter для завершения выбора объектов

Specify base point:—указать точку 3

Specify scale factor or [Reference]: 2 .5 — коэффициент масштабирования

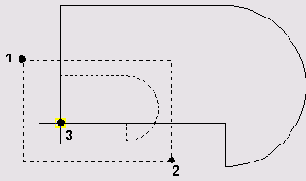

Рис. 7.13. Масштабирование объектов
