Выбор пользовательской системы координат в пространстве


Для изменения положения ПСК применяются следующие способы:

  • указание новой плоскости XY или новой оси Z;
  •  ввод нового начала координат;
  •  совмещение ПСК с имеющимся объектом;
  •  совмещение ПСК с гранью тела;
  •  совмещение ПСК с направлением взгляда;
  •  поворот ПСК вокруг одной из ее осей;
  •  расположение плоскости XY ПСК перпендикулярно выбранному в качестве оси Z направлению;
  •  восстановление ранее сохраненной ПСК;
  •  применение имеющейся ПСК к любому видовому экрану.
  • Размещение, перемещение, вращение и отображение пользовательских систем координат производится с помощью команды UCS. Вызвать ее или варианты ее исполнения можно из командной строки или из падающего меню Tools. Наиболее удобным представляется вызов этой команды из плавающей панели инструментов UCS-рис. 2.7.


    Рис. 2.7. Панель инструментов UCS



    Команда UCS — определение новой пользовательской системы координат. Запрос данной команды:

    Enter an option

    [New/Move/orthoGraphiс/Prev/Restore/Save/Del/Apply/?/World] <Wor1d>: — задать опцию [ Новая/Перенести/Ортогональная/Предыдущая/Восстанить/ Сохранить/Удалить/Применить/?/Мир] <Мир>

    Display UCS Dialog — управление имеющимися пользовательскими системами координат из диалогового окна UCS (рис. 2.8);

    UCS Previous — восстановление предыдущей ПСК. При этом сохраняется десять последних определенных ПСК;

    World UCS — переход к мировой системе координат;

    Object UCS — выравнивание системы координат по существующему объекту;

    Face UCS — определение пользовательской системы координат путем простого указания на грань;

    View UCS — выравнивание системы координат в направлении текущего вида, то есть определение новой системы координат с плоскостью XY, перпендикулярной направлению вида (иначе говоря, параллельно экрану);

    Origin UCS — размещение ПСК в начале координат;

    ZAxis Vector UCS — определение нового положительного направления оси;

    SPoint UCS — определение нового начала координат и направления осей X и Y по трем точкам;


    X Axis Rotate UCS — поворот системы координат вокруг оси X;

    Y Axis Rotate UCS — поворот системы координат вокруг оси Y;

    Z Axis Rotate UCS — поворот системы координат вокруг оси Z;

    Apply UCS — применение текущей ПСК к выбранному видовому экрану.



    Рис. 2.8. Диалоговое окно UCS

    Изменение текущей ПСК не влияет на изображение рисунка на экране, если не включена системная переменная UCS FOLLOW; в противном случае показывается вид в плане текущей ПСК.

    Если пиктограмма ПСК активизирована, она перерисовывается в соответствии с ориентацией новой системы координат.

    С ПСК связаны следующие системные переменные:

  •  UCSXDIR, UCSYDIR определяют направление осей X и У в мировых координатах. Переменные доступны только для чтения;


  •  UCSNAME определяет имя текущей ПСК;


  •  WORLDUCS равна 1, если текущая ПСК совпадает с мировой системой координат, и 0 — в противном случае;


  •  UCSORG определяет начало координат текущей системы координат для текущего пространства.


  • Управление системами координат осуществляется с помощью команды DDUCS, вызываемой из падающего меню Tools > Named UCS.... На вкладке Named UCSs диалогового окна UCS, загружаемого командой DDUCS, можно присвоить любой пользовательской системе координат уникальное имя.

    В дальнейшем, открыв вкладку именованных ПСК Named UCSs диалогового окна UCS, можно по ранее заданному имени восстановить пользовательскую систему координат.

    На рис. 2.9 показана вкладка Named UCSs этого окна с тремя пользовательскими системами координат.

    Чтобы сделать систему координат текущей, необходимо навести указатель мыши на ее имя и щелкнуть по кнопке Set Current.

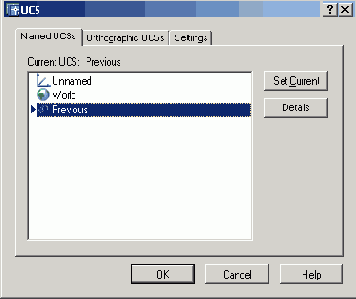

    Рис. 2.9. Диалоговое окно управления именованными ПСК

    Для удаления пользовательской системы необходимо навести на ее имя указатель мыши и нажать клавишу Delete.

    При щелчке по кнопке Details раскрывается подробное диалоговое окно UCS Details, в котором отражена вся информация о координатах точки начала и направлении осей относительно текущей системы координат по каждой именованной ПСК (рис. 2.10).

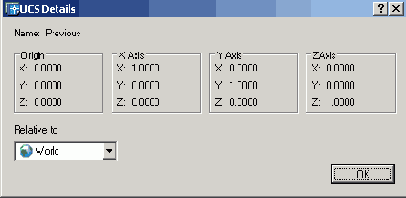

    Рис. 2.10. Диалоговое окно DCS Details

    Чтобы добавить новую пользовательскую систему координат, необходимо присвоить текущей ПСК со стандартным именем Unnamed уникальное название. Для этого достаточно щелкнуть мышью по имени текущей ПСК и набрать новое с клавиатуры в появившемся поле. Другие стандартные названия — World и Previous — зарезервированы для мировой системы координат и для той, которая использовалась перед текущей. Именованные пользовательские системы координат применяются в случаях, когда установленная ПСК, с которой неоднократно придется работать в дальнейшем, не совпадает со стандартной. Если пользовательские системы координат были определены как именованные, их легко восстановить в диалоговом окне UCS, на вкладке Named UCSs.
