Разработка посадочных мест на печатной плате для монтажа элементов

Создание посадочного места конденсатора К-


Если программа Pattern Editor не закрывалась,  то конфигурация сохранилась (см. раздел 5.3, настройка конфигурации) и можно сразу приступать к созданию посадочного места конденсатора К73-15-4.7 мкФ.

В исходной схеме электрической принципиальной используются конденсаторы К73-15. В новых разработках применяют пленочные металлизированные конденсаторы К73-17, которые предназначены для работы в цепях постоянного, переменного, пульсирующего токов и в импульсном режиме. Конденсаторы К73-17 заменяют конденсаторы типов К73-5, К73-11, К73-15, К73-16, К73-2.

Размеры конденсаторов К73-17 приведены в табл. 5.2.

Таблица 5.2 - Габаритные размеры конденсаторов серии К73-15 (см. рис.5.62)

Номинальное напряжение, В

Номинальная емкость, мкФ



Размеры, мм

Масса, г

L

Т

W

А±0,8

d±0,1

63

0,18





 12



6,0

10

10

0,6

1,4

0,22

0,33

6,3

13

2,5

0,47

8,0

15

0,8

3,0

0,68



18



6,3

13



15



3,5

1,0

8,0

15

4,0

1,5

8,5

19

5,5

2,2

23

8,5

19





20





7,0

3.3

10,5

21

9,0

4,7



24



12,0

25



1,0



12,0

160

1,5

12,0

25

12.0

2,2

16,0

28

14.0

250

0,047



12



6,3

11

10

0,6

2,0

0.068

6,0

14

2,5

0,1

8,0

15

3,0

0,15



18



6,0

13

15

0,8

3,5

0,22

7,0

14

4.0

0,33

8,5

16

5,0

0,47



23



7,5

18



20



5,5

0,68

9,0

19

7,0

1,0

10,5

21

9,0











400











0,022



12



6,0

10,5

10

0,6

М

0,033

6,0

13

1,8

0,047

7,0

15







0.8







2,5

0,068



18



5.0

13

15

3,0

0,1

6,0

14

3,5

0,15

8,0

15

4,0

0,22



23



7,0

18

20

5,0

0,33

8,5

19

6,0

0,47

10,0

21

8,0

0,68

24

11.0

24

1.0

10,0

1,0

14,0

27

12,0











630











0,01



12



6,0

10,5

10

0,6

1,4

0,015

6,0

13

1,8

0,022

7,0

15

0,8

2,5

0.033



18



5,0

13

15

3,0

0,047

6,0

14

3 5

0,068

8,0

15

4,0

0,1

23

7,0

18

20

5,0

0,15

8,5

19

6,0

0,22

10,5

21

8.0

0,33

24

1L5

24

1,0

10.0

0,47

14,0

27

12.0

<
Порядок создания ПМ конденсатора К73-17-4.7 мкФ заключается в следующем.

        Выбираем вариант установки конденсатора.


По табл. 4. 8 выбираем типовой вариант 1б для установки конденсатора  (рис. 5.63). Контур конденсатора К73-17-4.7 мкФ - 63 В на виде сверху по данным табл. 5.2 имеет вид прямоугольника размером 24´12 мм. Диаметр выводов d = 1,0 мм. Расстояние между контактными площадками принимаем 30 мм.

        Определение параметров монтажного отверстия.

    Для второго класса точности ПП минимально применимый диаметр металлизированного монтажного отверстия под вывод транзистора dвыв

= 1.0 мм   определяется (см. разд. 5.6) по формуле 4.2:

 = 0.40 · 1.5 + 0.1 = 0.7 мм,

где J = 0.04 - относительная толщина ПП (см. табл. 4.2); Н = 1.5 мм - толщина основания ПП из фольгированного стеклотекстолита  СФ-2-1.5 (см. рис. 4.1 и 4.2); Dd = 0.1 мм - максимальное предельное отклонение диаметра рассчитываемого отверстия (см. табл. 4.3).

    Учитывая, что dвыв > dпер, диаметр монтажного отверстия определим по (4.3):

= 1,0 + 0,1+ 0,2 = 1,4 мм

где
= 1,0 мм - диаметр вывода ЭРЭ; r = 0.3 - гарантированный зазор между диаметром монтажного отверстия и выводом ЭРЭ.

    С учетом округления до номинальных размеров выбираем dмонт = 1.3 мм.

              Определение параметров контактной площадки.

    Для круглой формы монтажной площадки минимальный эффективный диаметр контактной площадки
 рассчитываем по формуле 4.7:

 = 2 · (0,2 + 1,3 / 2 + 0,15 + 0,25) = 2,5 мм,

где b

= 0.2 - ширина гарантийного пояска (рис. 4.5) выбрана по табл. 4.2 для второго класса точности;
- максимальный диаметр монтажного или переходного отверстия с учетом допуска;
= 0,15 и
= 0, 25 - позиционные допуски расположения осей отверстий и контактных площадок по ГОСТ 23751-86 (табл. 4. 5 - 4.6) соответственно.



    Для комбинированного позитивного метода минимальный диаметр кон­тактной площадки
рассчитываем по формуле 4.9:

 = 2,5 +1,5 · (0.05 + 0,02) + 0.03 = 2,608 мм

где
 = 0.05  + 0,02  - толщина фольги плюс толщина осажденной меди.

Округляем в соответствии с ГОСТ 10317-79 размер контактной площадки до 2,7 мм. При этом ее площадь S  ? 5,73 мм2, что больше минимально рекомендуемой  S  = 2,5 мм2 для 2-го класса точности.

        Установка параметров стиля круглой контактной площадки и переходного отверстия для вывода конденсатора.

    Выполнить команды Options/Pad Style.


В открывшемся диалоговом окне Options Pad Style (рис. 5.56) в списке Current Style имеется лишь один стиль Default. Для формирования своих собственных стилей нажать кнопку Сору.

    В открывшемся диалоговом окне Copy Pad Style в поле Pad Name набрать имя нового стиля и нажать кнопку ОК (рис. 5.64).

    В  диалоговом  окне  Options Pad Style (см. рис. 5.55) в списке Current Style (Текущий стиль по умолчанию) выбрать ЛК  появившийся новый стиль   Kр_s27h13   и   нажать кнопку Modify (Simple) (Простая модификация) чтобы уточнить его свойства.

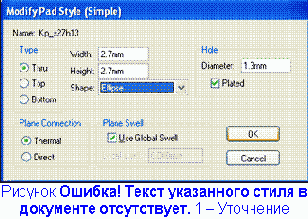

     В открывшемся диалоговом окне Modify Pad Style (Simple) (Простая модификация стиля контактной площадки) в списке  Туре   (тип) выбрать штыревой тип вывода (Thru) и установить для него круглую форму контактной площадки. Для этого в поле Pad Definition

(описание контактной площадки) в открывающемся списке Shape

выбрать значение Ellipse. Установить размеры эллипса Height (высота) и Width (ширина) равными 2,7 мм, диаметр сверла задать в поле Hole равным 1,3 мм (рис. 5.65). Нажать кнопку ОК, а затем кнопку Close.


Выполнить   команды   Options/Pad Style. Во вновь открывшемся диалоговом окне Options Pad Style в списке Current Style избрать стиль Kp_s27h13  (рис. 5.66) двойным щелчком ЛК стилем по умолчанию[5].


Нажать кнопку Close.


Установка контактных площадок посадочного места конденсатора.

    Шаг сетки задать 1 мм.

    Перевести курсор в начало координат. Увеличить масштаб изображения, нажав три раза на клавишу «серый» плюс.

    Выполнить команду Place Pad (пиктограмма
). В появившемся окне Place Pad поставить 1

в поле Starting Pad Number

и  1  в поле Increment Pad Number (рис. 5.32).


Установить курсор в точку (5; 10) и щелкнуть ЛК. Перевести курсор в точку (35; 10) и щелкнуть ЛК, затем ПК. Будут установлены контактные площадки под выводы конденсатора (рис. 5.67).

        Перенумеровать  контакты.

    Для этого выполнить команды Utils / Renumber. В результате откроется диалоговое окно Utils Renumber. В нем установить режим   перенумерации контактов (в поле Туре выбрать Pad Number). Проверить, чтобы начальный номер контакта (Starting Pad Number) и приращение нумерации  (Increment Value)  были  равны  единице.  Нажать кнопку ОК (см.  рис  5.35, а). После этого поочередно щелкнуть ЛК в центре каждой КП. Щелкнуть ПК.

    Снова  вызвать  команду  Utils / Renumber.   В  открывшемся диалоговом окне в поле Туре выбрать Default Pin Designator, установить Starting Pin Des

и Increment Value равными единице (см.  рис  5.35, б). Также нажать ОК. После этого поочередно щелкнуть ЛК в центре каждой КП. Щелкнуть ПК.

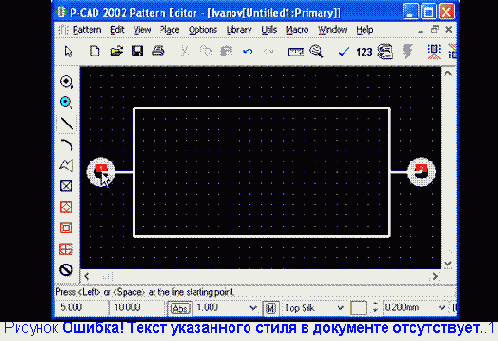

        Нарисовать контур ПМ конденсатора.

    Выбрать текущим слой Top Silk.

    Выполнить команду Place Line (пиктограмма
).

    Нарисовать прямоугольный контур конденсатора. Поставить курсор в 1-ю точку (8; 4) и щелкнуть ЛК. Переместить курсор во 2-ю точку (8; 16), щелкнуть ЛК. Установить курсор в 3-ю точку (32; 16), щелкнуть ЛК. Переместить курсор в 4-ю точку (32; 4) и щелкнуть ЛК.


И, наконец, снова переместить курсор в 1-ю точку (8; 4), щелкнуть ЛК, а затем ПК.




  Нарисовать выводы конденсатора. Поставить курсор в точку (5; 10) и щелкнуть ЛК. Переместить курсор в точку (8; 10), щелкнуть ЛК, а затем ПК. Установить курсор в  точку (32; 10), щелкнуть ЛК. Переместить курсор в точку (35; 10), щелкнуть ЛК, а затем ПК

 (рис. 5.68).

        Установить точку привязки элемента.

    Выполнить команду Place Ref Point (пиктограмма
). Поставить курсор в точку (5; 10) и щелкнуть ЛК, затем ПК.

        Создать новый стиль шрифтов атрибутов.

    Чтобы стили шрифтов атрибутов конденсатора не отличались от других, разработанных ранее стилей атрибутов, создадим новый стиль шрифтов атрибутов.

     Для этого выполнить команды Options/Text Style. В диалоговом окне нажать кнопку Add и ввести имя нового стиля Arial3_5Italic. Для этого стиля изменить настройки: выделить имя в списке и нажать клавишу Properties. В открывшемся   диалоговом окне Text Style Properties поставить флажок возле Allow True Type. Затем нажать кнопку Font. В открывшемся диалоговом окне в области «Шрифт» выбрать «Arial». В области «Набор символов» в выпадающем списке выбрать «Кириллица». В области «Начертание» выбрать «Курсив». Нажать кнопку ОК. В области «Size» ввести с клавиатуры значение 3,5 мм. Нажать кнопку ОК.

        Ввести атрибуты элемента.

    В качестве атрибутов введем места для размещения позиционного обозначения, надписи типа элемента и его номинала.

    Выполнить команду Place Attribute

(пиктограмма
). В появившемся диалоговом окне в области Attribute Category

выбрать Component, а в области NameRefDes. Установить стиль текста Arial3_5Italic Выравнивание Justification

задать - центр по горизонтали, низ по вертикали. Нажать кнопку ОК. Установить курсор в точку с координатами (20; 16) и щелкнуть ЛК.



    Вновь выполнить команду Place Attribute. В появившемся окне в области Attribute Category выбрать Component, в области Name

выбрать Туре. Установить стиль текста Arial3_5Italic. Выравнивание Justification

задать - по центру. Нажать кнопку ОК. Установить курсор в точку с (20; 10), щелкнуть ЛК.



Еще раз выполнить команду Place Attribute. В появившемся окне в области Attribute Category выбрать Component. В области Name

выбрать Value. Установить стиль текста Arial3_5Italic. Выравнивание Justification задать - центр по горизонтали, верх по вертикали. Нажать кнопку ОК. Установить курсор в точку с (20; 4), щелкнуть ЛК. Полученный результат представлен на рис. 5.69.

        Записать в библиотеку посадочное место конденсатора К73-17.

    Выполнить команды File/Save, в появившемся окне щелкнуть по кнопке Library, в открывшемся окне выбрать библиотеку Ivanov.lib. В поле Pattern набрать имя элемента «К73-17» и нажать кнопку ОК (см. окно на рис. 5.70).
