Разработка посадочных мест на печатной плате для монтажа элементов
Создание посадочного места диода КД

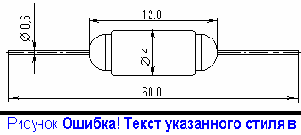

Если программа Pattern Editor не закрывалась, то конфигурация сохранилась (см. раздел 5.3, настройка конфигурации) и можно сразу приступать к созданию посадочного места диода КД403А (рис. 5.39).
По табл. 4.8 выбираем вариант установки диода 1а (рис. 5.40).
Установка параметров стиля квадратной контактной площадки для вывода анода диода.
Чтобы выделить вывод анода диода, сделаем для него контактную площадку квадратной формы.
Выполнить команды Options/Pad Style. В открывшемся диалоговом окне Options Pad Style в списке Current Style имеется лишь один стиль Default (по умолчанию). Для формирования своих собственных стилей нажать кнопку Сору. В открывшемся диалоговом окне Copy Pad Style
в поле Pad Name набрать имя нового стиля Kр_r18h08 (см. разд. 5.6) и нажать кнопку ОК (рис. 5.41).
В диалоговом окне Options Pad Style
в списке Current Style выбрать появившийся стиль Kр_r18h08 и нажать кнопку Modify
(Simple) (Простая модификация). В открывшемся диалоговом окне Modify Pad Style (Simple) в списке Туре (Тип) выбрать штыревой тип вывода (Thru) и установить для него прямоугольную форму площадки. Для этого в поле Pad Definition (Описание контактной площадки) в открывающемся списке Shape выбрать значение
Rectangle. Установить размеры контактной площадки-квадрата Height (Высота) и Width (Ширина) равными 1,8 мм, а диаметр сверла задать в поле Hole равным 0,8 мм (рис. 5.42).
Установка параметров стиля круглой контактной площадки для вывода катода диода.
Выполнить команды Options/Pad Style. В открывшемся диалоговом окне Options Pad Style нажать кнопку Сору. В открывшемся диалоговом окне Copy Pad Style
(рис. 5.41) в поле Pad Name набрать имя нового стиля Kр_s18h08 и нажать кнопку ОК.
В диалоговом окне Options Pad Style
в списке Current Style выбрать появившийся стиль Kр_s18h08 и нажать кнопку Modify
(Simple) (Простая модификация). В открывшемся диалоговом окне Modify Pad Style (Simple) в списке Туре (Тип) выбрать штыревой тип вывода (Thru) и установить для него круглую форму площадки. Для этого в поле Pad Definition (Описание контактной площадки) в открывающемся списке Shape выбрать значение Ellipse. Установить размеры круглой контактной площадки Height (Высота) и Width (Ширина) равными 1,8 мм, а диаметр сверла задать в поле Hole равным 0,8 мм (рис. 5.43).
Размещение контактных площадок.
Выполнить команды Options/Pad Style. В открывшемся диалоговом окне Options Pad Style в списке Current Style двойным щелчком ЛК выбрать стиль Kр_r18h08 (рис. 5 .44) в качестве текущего.
Выполнить команду Place Pad (пиктограмма
). В появившемся окне Place Pad (Размещение площадок) поставить 1 в поле Starting Pad Number
и 1 в поле Increment Pad Number
(рис. 5.45). Поставить курсор в точку (5; 10) и щелкнуть ЛК. Перевести курсор в точку (25; 10) и щелкнуть ЛК, затем ПК. Будут установлены контактные площадки под выводы диода (рис. 5.46).
Перенумеровать контакты.
Выполнить команды Edit/Select. Для перенумерации контактов выполнить команды Utils/RenumberPad (пиктограмма
). В результате откроется диалоговое окно Utils Renumber. В этом окне установить режим перенумерации контактов (в поле Туре выбрать PadNumber). Проверить, чтобы начальный номер контакта (Starting Pad Number) и приращение нумерации (Increment Value) были равны единице. Нажать кнопку ОК
(см. рис. 5.47, а). После этого поочередно щелкнуть ЛК в центре каждой КП. Щелкнуть ПК.
Снова вызвать команду Utils/Renumber. В открывшемся диалоговом окне в поле Туре
выбрать Default Pin Designator, установить Starting Pin Des
и IncrementValue равными единице (см. рис.
5.47, б). После этого поочередно щелкнуть ЛК в центре каждой КП.
Щелкнуть ПК.
Нарисовать контур диода (см. рис. 5.40).
Для этого выбрать текущим слой Top Silk.
Выполнить команду Place Line
(нарисовать линию) (или нажать ЛК пиктограмму
).
Поставить курсор в точку (11,5; 8) и щелкнуть ЛК. Переместить курсор в точку (11,5; 12), щелкнуть ЛК. Поставить курсор в точку (18,5; 12), щелкнуть ЛК. Поставить курсор в точку (18,5; 8) и щелкнуть ЛК. Переместить курсор в исходную точку (11,5; 8) и щелкнуть ЛК. Щелкнуть ПК.
Поставить курсор в точку (11,5; 8,5) и щелкнуть ЛК. Переместить курсор в точку (10,5; 8,5), щелкнуть ЛК. Поставить курсор в точку (10,5; 11,5), щелкнуть ЛК. Поставить курсор в точку (11,5; 11,5) и щелкнуть ЛК. Щелкнуть ПК.
Поставить курсор в точку (18,5; 8,5) и щелкнуть ЛК. Переместить курсор в точку (19,5; 8,5), щелкнуть ЛК. Поставить курсор в точку (19,5; 11,5), щелкнуть ЛК. Поставить курсор в точку (18,5; 11,5) и щелкнуть ЛК. Щелкнуть ПК.
Нарисуем выводы. Поставить курсор в точку (5; 10) и щелкнуть ЛК. Переместить курсор в точку (9; 10), щелкнуть ЛК. Щелкнуть ПК. Поставить курсор в точку (21; 10), щелкнуть ЛК. Переместить курсор в точку (12,5; 9,5) и щелкнуть ЛК. Щелкнуть ПК.
Отметим вывод анода диода знаком «+». Поставить курсор в точку (12,5; 10,5), щелкнуть ЛК. Переместить курсор в точку (25; 10) и щелкнуть ЛК. Щелкнуть ПК. Поставить курсор в точку (12; 10), щелкнуть ЛК. Переместить курсор в точку (13; 10) и щелкнуть ЛК. Щелкнуть ПК.
Выполнить команду Place Arc
(нарисовать дугу) (или нажать ЛК пиктограмму
).
Поставить курсор в точку (10,5; 11,5) нажать ЛК и, удерживая ее, переместить курсор в точку (10,5; 8,5), отпустить ЛК
и щелкнуть ЛК. Установить курсор в точку (19,5; 8,5), нажать ЛК
и, удерживая ее, переместить курсор в точку (19,5; 11,5), отпустить ЛК
и щелкнуть ЛК (рис. 5.48).
Установить точку привязки элемента.
Для этого выполнить команду Place / Ref Point (или нажать ЛК
пиктограмму
). Поставить курсор в точку (5; 10) и щелкнуть ЛК, а затем ПК.
Создать новый стиль шрифтов атрибутов.
Для этого выполнить команды Options/Text Style. В диалоговом окне нажать кнопку Add и ввести имя нового стиля Arial3_5Italic. Для этого стиля изменить настройки: выделить имя в списке и нажать клавишу Properties. В открывшемся диалоговом окне TextStyle Properties поставить флажок возле Allow True Type. Затем нажать кнопку Font. В открывшемся диалоговом окне в области «Шрифт» выбрать «Arial». В области «Набор символов» в выпадающем списке выбрать «Кириллица». В области «Начертание» выбрать «Курсив». Нажать кнопку ОК. В области «Size» ввести с клавиатуры значение 3,5 мм. Нажать кнопку ОК.
Ввести атрибуты элемента.
В качестве атрибутов введем место для размещения позиционного обозначения и надпись типа элемента.
Выполнить команду Place / Attribute
(или нажать ЛК пиктограмму
).
В появившемся диалоговом окне в области Attribute Category
выбрать Component, а в области Name — RefDes. Установить стиль текста Arial3_5Italic. Выравнивание Justification
задать - центр по горизонтали и низ по вертикали. Нажать кнопку ОК. Установить курсор в точку с координатами (15; 12,5) и щелкнуть ЛК.
Вновь выполнить команду PlaceAttribute. В появившемся окне в области AttributeCategory выбрать Component. В области Name
выбрать Туре. Установить стиль текста Arial3_5Italic. Выравнивание Justification задать - центр по горизонтали и верх по вертикали. Нажать кнопку ОК. Установить курсор в точку с (15; 7,5),
щелкнуть ЛК. Полученный результат представлен на рис. 5.49.
Записать в библиотеку посадочное место диода.
Для этого выполнить команды Pattern/Save. В появившемся окне щелкнуть по кнопке Library, в открывшемся окне выбрать библиотеку Ivanov.lib. В поле Pattern набрать имя элемента «КД403А» и нажать кнопку ОК (см. окно на рис. 3.50).
