Радиомикрофон с кварцевой стабилизацией частоты

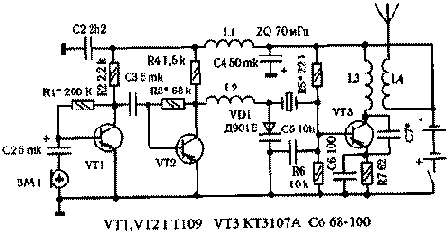

В качестве антенны используется кусок антенного кабеля 75 Ом диаметром 3 и длиной 185 мм. Центральная жила припаивается непосредственно к конденсатору С 9, оплетка служит в качестве крепежа. Сигнал микрофона усиливает двухкаскадный усилитель 3Ч на транзисторах VT1,VT2. Задающий генератор выполнен на транзисторе VT3. Частотная модуляция несущей обеспечивается варикапом VD1. Резисторы R5,R6 в базовой цепи транзистора генератора определяют его режим по постоянному току. Конденсатор С7 устанавливает необходимый режим генерации обеспечивая положительную обратную связь. Емкость этого конденсатора необходимо подобрать по максимальному току, потребляемому генератором, а затем резистором R5 установить этот ток около 25 мА, поскольку при большем токе транзистор VT3 работать не может.


При настройке целесообразно на место С7 включить подстроечный конденсатор емкостью 8 ... 30 пф, а на место резистора R5 - подстроечный резистор сопротивлением 100 кОм.

Стабильность частоты генератора зависит в основном от напряжения питания. Чтобы ее повысить, можно использовать стабилизатор напряжения на б...9 В. Стабилизировать частоту генератора можно и Другим способом. Если быть точным, то причина нестабильности несущей частоты - в колебаниях рабочей точки транзистора выходного каскада усилителя 3Ч при изменении напряжения питания. Положение же этой рабочей точки определяет напряжение обратном смещения на варикапе VD1, а значит, и его исходную емкость, которая в конечном итоге будет меняться не только под влиянием звукового сигнала, но и при изменении напряжения питания. Варикап же включен последовательно с кварцем и вместе с ним определяет частоту генератора. Поэтому можно дополнить схему передатчика устройством, обеспечивающем неизменное напряжение смещение варикапа ( рис.2 ), величину которого можно регулировать резистором R1.

Цепь R2,VD1 - это обычный параметрический ста-билизатор. Конденсатор С1 обеспечивает развязку каскадов по постоянному току.

При монтаже передатчика использованы постоянные резисторы МЛТ - 0,125, оксидные конденсатора К50 - 35; конденсаторы постоянной емкости керамические малогабаритные, например КМ.

Дроссели L1, L2 можно применить стандартные, например, Д - 0,1, с индуктивностью 15...30 мкГн или изготовить самостоятельно.
