Кварцованный передатчик на 433 мГц 10 мВт

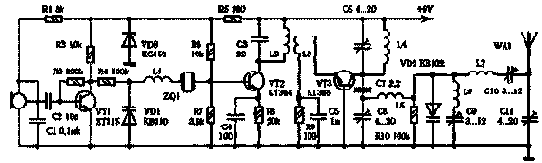

Сигнал с микрофона ВМ1, усиленный транзистором VT1, через резистор R4 подается на варикап VD1 который служит для модуляции кварцевого генератора, построенного на VT2 (см. рис. 3.5). Модуляции производится затягиванием частоты кварца ZQ1 варикапом, емкость которого изменяется в такт с входным сигналом. Рабочая Точка варикапа определяется резистором R2. Катушка L1 компенсирует емкость варикапа в режиме отсутствия модуляции.


Выходной контур генератора L2C3 настроен на nepвую гармонику кварца 54 мГц.

Каскад удвоения частоты, собранный на транзистор VT3, работает по схеме с общей базой и индуктивно связан с генератором через катушку L3. Колебательный контур L4C6 в цепи коллектора транзистора настроен на частоту 108 мГц. Раскачку транзистора VT. можно регулировать с помощью подстроечника катушек L2L3.

Этот каскад одновременно работает и в качестве оконечного усилителя, работая в режиме С, а гармоника колебательного контура L4C6 управляет работой выходной цепи, которая умножает частоту раскачки до 432 мГц.

Умножение частоты в последнем каскаде производят с помощью варикапа VD2, работающего при связи по току ( параллельное включение ), который устанавли-вают в согласующую цепочку. Такая схема включения обеспечивает КПД порядка 55 процентов и не требует жесткого выдерживания номиналов элементов. Последовательный колебательный контур C8L5, настроенный на частоту 108 мГц, обеспечивает эффек-тивную раскачку варикапа и за счет этого повышает КПД схемы. Сопротивление шунтирующего резистора R10 определяет рабочую точку варикапа, через него проходит ток, выпрямленный при детектировании. Его сопротивление, составляющее 30... 200 кОм, подбирают опытным путем.

При помощи LC- цепочки L6C9 контур Целлера, настроенный на частоту 324 мГц, согласуется с выходом каскада, где происходит смешение частот, приво-дящее к суммированию и вычитанию высших гармоник. В результате дополнительно к составляющей высшей гармоники 4 * f2 = 432 мГц образуется дополнительная составляющая f2 + 3f2 = 108 + 324 = 432 мГц, что еще больше повышает КПД выходной цепи.
