Кварцованный ЧМ передатчик с высоким КПД на 418,8 мГц

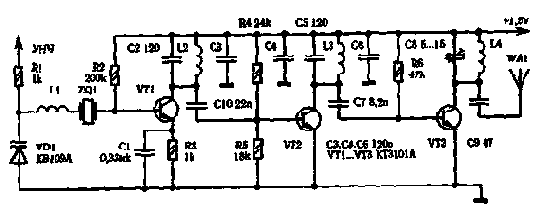

Задающий генератор передатчика выполнен на транзисторе VT1. Его частота стабилизирована кварцевым резонатором ZQ1 на частоту 69,8 мГц, который возбуждается на первой механической гармонике. Катушка L1 служит для установки глубины модуляции задающего генератора.

На транзисторе VT2 выполнен удвоитель частоты, выходной контур L3C5 которого настроен на 139,6 мГц.


Каскад, выполненный на транзистор. VT3 является усилителем мощности, работающем в режиме С, выходного контура L4C8 которого выделяется шестая гармоника задающего генератора. Точная настройка на частоту 418,8 мГц осуществляется изменением емкости подстроечного конденсатора С8.

Катушка L1 намотана проводом ПЭЛ - 0,1 мм на каркасе диаметром 1,5 мм и содержит 50 витков. Все остальные катушки - бескаркасные, намотаны на oправках диаметром 1,5 мм проводом ПЭВ - 0,25 мм. L2 содержит 14 витков, L3 - 8, L4 - 4 витка. Чтобы повысить КПД выходного каскада, катушку L4 можно выполнить посеребренным проводом того же диаметра.
