Коротковолновые конвертеры


Коротковолновые конвертеры


Конвертером называют дополнительное устройство к радиоприемнику, преобра­зующее частоту принимаемого сигнала в некоторую промежуточную частоту, нахо­дящуюся в пределах диапазона приемника. В результате такого преобразования появляется возможность принимать коротковолновые радиостанции на приемник, имеющий, например, средневолновый диапазон.

Ниже рассматриваются две схемы сравнительно простых KB конвертеров. Один из KB конвертеров предназначен для работы с транзисторными приемниками, дру­гой — с ламповыми.

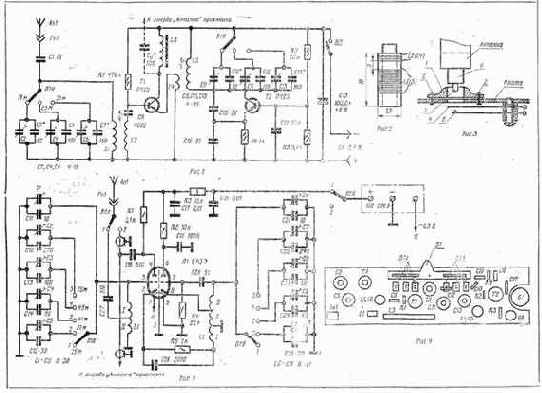

На рис. 1 приведена принципиальная схема транзисторного конвертера для прие­ма KB радиостанций, работающих в диапазонах 19 м (15,1 — 15,6 МГц), 25 м (11,6 — 12,1 МГц) и 31 м (9,4 — 9,9 МГц). Он выполнен на двух транзисторах, питается от двух аккумуляторов типа Д-0,1, соединенных последовательно, и потребляет ток при­мерно 1,5 мА. Конвертер может работать с приемниками, имеющими средневолновый диапазон («Селга», «Сокол», «Нева-2» и др.).

Основные узлы конвертера — смеситель и гетеродин. Смеситель собран на тран­зисторе Т1 с фиксированным смещением, величина которого определяется резистором R1. Принятый сигнал KB радиостанции из антенны Ан1 через гнездо Гн1 и раздели­тельный конденсатор С1 поступает на широкополосный входной контур, образован­ный катушкой L1 и конденсаторами С2, СЗ (в диапазоне 19м), С4, С5 (в диапазоне 25 м) либо С6, С7 (в диапазоне 31 м). На вход смесительного каскада сигнал подается с помощью катушки связи L2, размещенной на одном каркасе с катушкой Ы. Входной контур настроен на среднюю частоту каждого из диапазонов и в процессе приема радиостанций не перестраивается. Скачкообразное изменение частоты настройки входного контура производится контактной группой В1а переключателя В1.

Гетеродин собран на транзисторе Т2 с емкостной обратной связью. Температур­ная стабилизация режима работы транзистора обеспечивается резисторами R2 — R4. Ко­лебательный контур гетеродина образован индуктивностью катушки L5 и конденса­торами С9, С10, С15, С16 (в диапазоне 19 м), СП, С12, С15, С16 (в диапазоне 25 м) и конденсаторами С13 — С16 (в диапазоне 31 м).
