КОМПАКТНАЯ «ЛИСА» - часть 3


Выбирают источники тумблером S5.

Принципиальная схема радиопередающей части «лисы» представлена на рисунке 2. Описание передатчика на 3,5 МГц уже было опубликовано в нашем журнале (см. «М-К» № 12 за 19»0 г. и № 7 за 1981 г.). За основу высокочастотного генератора на 144 МГц, выполненного на транзисторах V4 — V3, взята схема, опубликованная в статье А. Папкова и В. Рыбкина «Комплект автоматических передатчиков» (см. «Радио» № 10 за 1575 г.). В новом варианте исключены переходные конденсаторы, изменена схема выходной цепи.

На транзисторах V4 и V5 собран модулятор. Модулирующий сигнал частотой около 1 кГц поступает с вывода 11 микросхемы D1 блока автоматики (рис, 1). Тем самым отпадает надобность в отдельном генераторе звуковой частоты.

Нужный диапазон выбирают переключателем S1 (рис. 2], В третьем его положении («ВЧ выкл.») разрывается цепь питания передатчиков, а блок автоматики продолжает работать. В этом режиме «лису» запускают на старте. После при-хода на указанное на карте место оператор, установив антенну, включает передатчик на излучение.

За работой ВЧ генераторов следят по прибору РА1, измеряющему продетектированное диодами V3 и V9 высокочастотное напряжение.

Микросхему К176ЛА7 можно заменить на К176ЛЕ5 без изменений в рисунке монтажной платы или на К176ЛА9 (с изменениями). В качестве D4 и D5 (рис. 1) можно применить ИМС К176ТМ2. Необходимо лишь соединить с общим проводом входы S (выводы 6, 8) обеих микросхем. Диоды VI и V2 обязательно должны быть импульсными КД503А (В), КД507А, КД509А, остальные, за исключением VII и V14, — серии Д9 с любым буквенным индексом. В усилителе постоянного тока можно применить любые биполярные транзисторы n-p-n структуры (ВЧ и НЧ). В звуковом генераторе в качестве V6 (рис. 2) работает транзистор КТ603, КТ608 или КТ606 с любым буквенным индексом. Радиопередающую часть «лисы» можно выполнить и на СВЧ транзисторах большой мощности, например КТ904, КТ907, КТ911 независимо от их буквенных индексов.

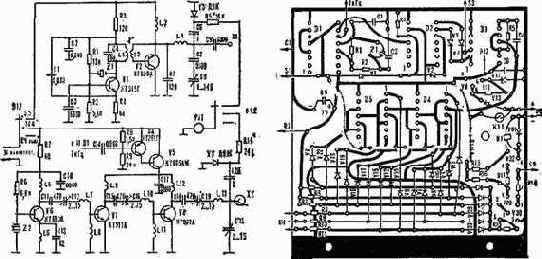

Рис. 2. Принципиальная схема радиопередающего блока.
