КОМПАКТНАЯ «ЛИСА»


КОМПАКТНАЯ «ЛИСА» - часть 2


Пуск часов и перевод всех микросхем в нулевое состояние производят кнопкой S1 (подают напряжение на входы R, которые во время работы должны быть соединены с общим проводом]. Диод VI развязывает цепи сброса D2 и остальных микросхем. Нажимают на кнопку в начальный момент работы «лисы», зависящий от ее номера (в нужную минуту].

Манипулятор позывных выполнен по упрощенной схеме с минимальным количеством микросхем и диодов дешифратора. Устройство формирует коды МОЕ, МОИ, МОС, МОХ без паузы между знаками М и О. Факт, правда, несущественный, поскольку основной информацией для спортсмена служит число точек в конце позывного.

Частоту задающего генератора манипулятора, собранного на элементах D3.2 и D3.3 и связанную с ней скорость передачи позывного определяет емкость конденсатора С4. На микросхемах D4 и D5, содержащих по два D-триггера, выполнен делитель частоты. Дешифратор состоит из шести схем И на диодах V5 — V7, V9, V10, V12, V13, V15 — V22 и одной собирательной схемы ИЛИ (V23 — V28).

Усилитель постоянного тока состоит из двухвходового элемента «И» на транзисторах V29, V30 и выходного каскада V32, нагруженного на обмотку герконового репе К1. Сигнал с манипулятора непрерывно поступает на базу V30, но реле срабатывает лишь в том случае, когда на базу V29 приходит через переключатель рода работ S3 управляющий сигнал.

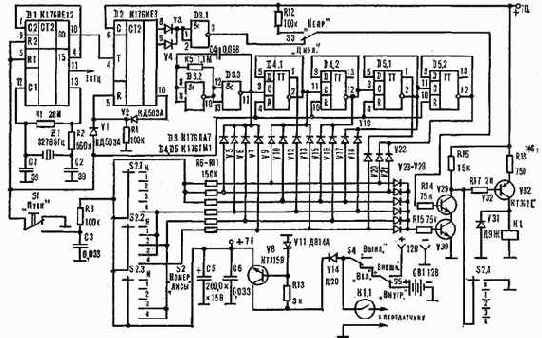

Рис. 1. Принципиальная схема блока автоматики: V3 — V7, V9, VI О, V12, V13, V15 -V28 Д9Ж, V29, V30 ВТ315В.



Номер «лисы» выбирают переключателем S2. В положении «Н» (настройка) реле срабатывает принудительно, облегчая настройку передатчика и согласование его с антенной.

Напряжение питания выбрано равным 7 В, что позволяет практически полностью использовать энергию сухих элементов. Его стабилизируют диод VII и транзистор V8. Конденсаторы С5 и С6 отфильтровывают помехи в цепи питания ИМС. Диод V14 защищает электронное устройство при неправильном включении источника питания.

«Лису» можно питать и от внешней аккумуляторной батареи с напряжением 10 — 12 В.
